ICF060 |
Ud |

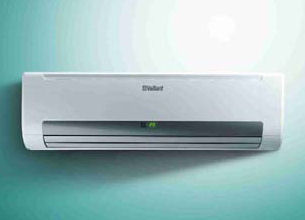

Fancoil mural, sistema de dos tubos. |
632,05€ |
Fancoil mural, modelo aroVAIR VA 1-025 WN "VAILLANT", de 3 velocidades, potencia frigorífica a velocidad máxima/media/mínima: 2,7/2,59/2,39 kW, potencia frigorífica sensible a velocidad máxima 2,15 kW (temperatura de bulbo húmedo del aire interior 19°C, temperatura de entrada del agua 7°C, salto térmico 5°C), pérdida de carga del agua en refrigeración 31,61 kPa, potencia calorífica a velocidad máxima/media/mínima: 2,94/2,8/2,58 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de entrada del agua 50°C), pérdida de carga del agua en calefacción 32,66 kPa, caudal de agua 0,48 m³/h, caudal de aire a velocidad máxima/media/mínima: 492/454/400 m³/h, presión sonora a velocidad máxima/media/mínima: 32/30/27 dBA, dimensiones 915x290x230 mm, peso 12,7 kg, con válvula de 3 vías y actuador, pantalla digital en el frontal de la unidad y mando a distancia inalámbrico. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt42vai100a |
Ud |
Fancoil mural, modelo aroVAIR VA 1-025 WN "VAILLANT", de 3 velocidades, potencia frigorífica a velocidad máxima/media/mínima: 2,7/2,59/2,39 kW, potencia frigorífica sensible a velocidad máxima 2,15 kW (temperatura de bulbo húmedo del aire interior 19°C, temperatura de entrada del agua 7°C, salto térmico 5°C), pérdida de carga del agua en refrigeración 31,61 kPa, potencia calorífica a velocidad máxima/media/mínima: 2,94/2,8/2,58 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de entrada del agua 50°C), pérdida de carga del agua en calefacción 32,66 kPa, caudal de agua 0,48 m³/h, caudal de aire a velocidad máxima/media/mínima: 492/454/400 m³/h, presión sonora a velocidad máxima/media/mínima: 32/30/27 dBA, dimensiones 915x290x230 mm, peso 12,7 kg, con válvula de 3 vías y actuador, pantalla digital en el frontal de la unidad y mando a distancia inalámbrico. |
1,000 |
470,00 |
470,00 |
mt37sve010c |
Ud |
Válvula de esfera de latón niquelado para roscar de 3/4". |
2,000 |
5,95 |
11,90 |
Subtotal materiales: |
481,90 |
||||
2 |
Mano de obra |
||||
mo005 |
h |
Oficial 1ª instalador de climatización. |
3,500 |
20,48 |
71,68 |
mo104 |
h |
Ayudante instalador de climatización. |
3,500 |
18,88 |
66,08 |
Subtotal mano de obra: |
137,76 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
619,66 |
12,39 |
|
Coste de mantenimiento decenal: 176,97€ en los primeros 10 años. |
Costes directos (1+2+3): |
632,05 |
Pliego de condiciones
UNIDAD DE OBRA ICF060: FANCOIL MURAL, SISTEMA DE DOS TUBOS. CARACTERÍSTICAS TÉCNICAS Fancoil mural, modelo aroVAIR VA 1-025 WN "VAILLANT", de 3 velocidades, potencia frigorífica a velocidad máxima/media/mínima: 2,7/2,59/2,39 kW, potencia frigorífica sensible a velocidad máxima 2,15 kW (temperatura de bulbo húmedo del aire interior 19°C, temperatura de entrada del agua 7°C, salto térmico 5°C), pérdida de carga del agua en refrigeración 31,61 kPa, potencia calorífica a velocidad máxima/media/mínima: 2,94/2,8/2,58 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de entrada del agua 50°C), pérdida de carga del agua en calefacción 32,66 kPa, caudal de agua 0,48 m³/h, caudal de aire a velocidad máxima/media/mínima: 492/454/400 m³/h, presión sonora a velocidad máxima/media/mínima: 32/30/27 dBA, dimensiones 915x290x230 mm, peso 12,7 kg, con válvula de 3 vías y actuador, pantalla digital en el frontal de la unidad y mando a distancia inalámbrico. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la unidad. Colocación y fijación de la unidad. Conexionado con las redes de conducción de agua, eléctrica y de recogida de condensados. Puesta en marcha. CONDICIONES DE TERMINACIÓN. La fijación al paramento soporte será adecuada, evitándose ruidos y vibraciones. La conexión a las redes será correcta. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
15 01 01 |
Envases de papel y cartón. |
0,144 |
0,192 |
Envases: |
0,144 |
0,192 |
