ICR110

Ud

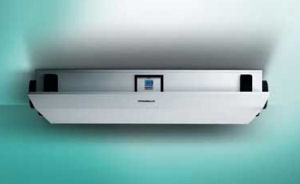

Recuperador de calor aire-aire. Instalación en techo.

2.767,89€

Recuperador de calor aire-aire, modelo recoVAIR VAR 150/4 L "VAILLANT", instalación en techo, calificación energética clase A, caudal de aire máximo 150 m³/h, presión estática a caudal de aire máximo 130 Pa, presión sonora a 1 m 41 dBA, eficiencia de recuperación calorífica 90%, dimensiones 250x1420x600 mm, peso 41 kg, alimentación monofásica a 230 V, con certificación Passivhaus, conexiones con la red de conductos por la izquierda, intercambiador de flujo cruzado, diámetro interior de los conductos 150 mm, ventiladores de alta eficiencia, filtros de aire (tipo G4 en la salida y tipo F7 en la entrada), bypass con servomotor para cambio de modo de operación de recuperación a free-cooling y mando integrado con pantalla para la gestión del funcionamiento del sistema en función del nivel de humedad medido internamente. Instalación en techo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42vai200a

Ud

Recuperador de calor aire-aire, modelo recoVAIR VAR 150/4 L "VAILLANT", instalación en techo, calificación energética clase A, caudal de aire máximo 150 m³/h, presión estática a caudal de aire máximo 130 Pa, presión sonora a 1 m 41 dBA, eficiencia de recuperación calorífica 90%, dimensiones 250x1420x600 mm, peso 41 kg, alimentación monofásica a 230 V, con certificación Passivhaus, conexiones con la red de conductos por la izquierda, intercambiador de flujo cruzado, diámetro interior de los conductos 150 mm, ventiladores de alta eficiencia, filtros de aire (tipo G4 en la salida y tipo F7 en la entrada), bypass con servomotor para cambio de modo de operación de recuperación a free-cooling y mando integrado con pantalla para la gestión del funcionamiento del sistema en función del nivel de humedad medido internamente.

1,000

2.690,00

2.690,00

Subtotal materiales:

2.690,00

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

0,600

20,48

12,29

mo104

h

Ayudante instalador de climatización.

0,600

18,88

11,33

Subtotal mano de obra:

23,62

3

Costes directos complementarios

%

Costes directos complementarios

2,000

2.713,62

54,27

Coste de mantenimiento decenal: 470,54€ en los primeros 10 años.

Costes directos (1+2+3):

2.767,89

UNIDAD DE OBRA ICR110: RECUPERADOR DE CALOR AIRE-AIRE. INSTALACIÓN EN TECHO.

CARACTERÍSTICAS TÉCNICAS

Recuperador de calor aire-aire, modelo recoVAIR VAR 150/4 L "VAILLANT", instalación en techo, calificación energética clase A, caudal de aire máximo 150 m³/h, presión estática a caudal de aire máximo 130 Pa, presión sonora a 1 m 41 dBA, eficiencia de recuperación calorífica 90%, dimensiones 250x1420x600 mm, peso 41 kg, alimentación monofásica a 230 V, con certificación Passivhaus, conexiones con la red de conductos por la izquierda, intercambiador de flujo cruzado, diámetro interior de los conductos 150 mm, ventiladores de alta eficiencia, filtros de aire (tipo G4 en la salida y tipo F7 en la entrada), bypass con servomotor para cambio de modo de operación de recuperación a free-cooling y mando integrado con pantalla para la gestión del funcionamiento del sistema en función del nivel de humedad medido internamente. Instalación en techo.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación. Conexionado y comprobación de su correcto funcionamiento.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

2,143

2,857

Envases:

2,143

2,857
